本系列液壓缸具有結構簡單，工作可靠，拆裝方便易維修，可帶緩沖裝置及連接方式多樣等特點。密封件全部采用Parker和MERKER公司產品。適用于工程機械、礦山機械、起重運輸機械等行業。

型號選擇

HSG L 01 - D/d x 100 - E 2 5 0 1

HSG - 雙作用單桿活塞式液壓缸

L - 缸蓋連接方式；L=螺紋式(缸徑≤φ80) ；K=卡鍵式(缸徑≥中80 )

01 - 設計序號；

D/d - 缸徑mm/活塞桿徑mm

100 - 液壓缸行程

E - 壓力等級: 16MPa

2 -缸頭、 缸筒連接方式：1=缸頭耳環帶襯套；2=缸頭耳環帶關節軸承；3=鉸軸(用于缸徑≥80卡鍵式連接)；4=端部法蘭(用于缸徑≥80卡鍵式連接)；5=中部法蘭(用于缸徑≥80卡鍵式連接)

5 - 活塞桿端連接方式代號：1=桿端外螺紋；2=桿端內螺紋(缸徑≥63)；3=桿端外螺紋桿頭耳環帶襯套；4=桿端內螺紋桿頭耳環帶襯套(缸徑≥63)：5=桿端外螺紋桿頭耳環帶關節軸承；6=桿端內螺紋桿頭耳環帶關節軸承(缸徑≥63)；7=整體式活塞桿耳環帶襯套(缸徑≥63為整體式焊接)；8=整體式活塞桿耳環帶關節軸承(缸徑≥63為整體式焊接)

0 - 緩沖部位代號：o=不帶緩沖；1=兩端帶緩沖；2=缸頭端帶緩沖；3=桿頭端帶緩沖(缸徑40、50、63不帶緩沖，ψ =2時只有缸頭端帶緩沖)

1 - 油口連接方式代號：1=內螺紋

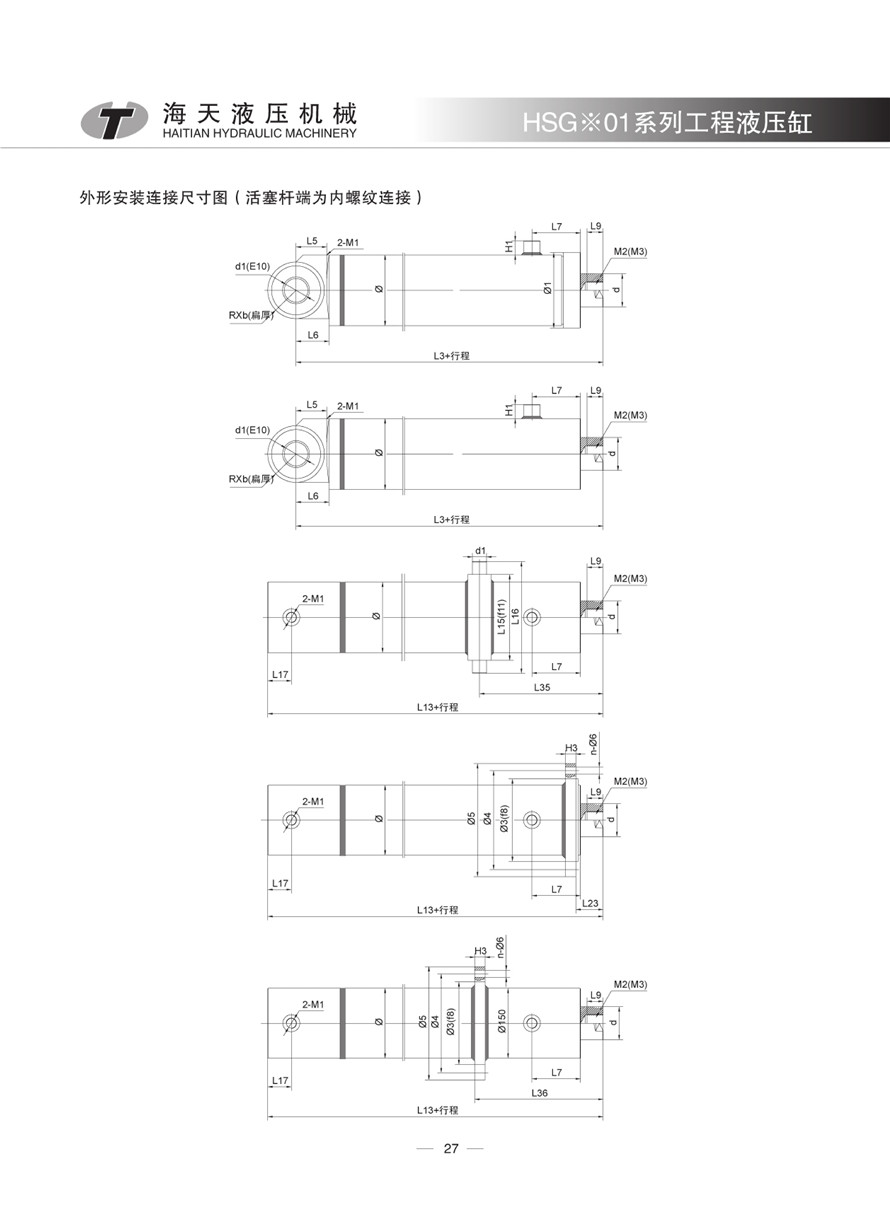

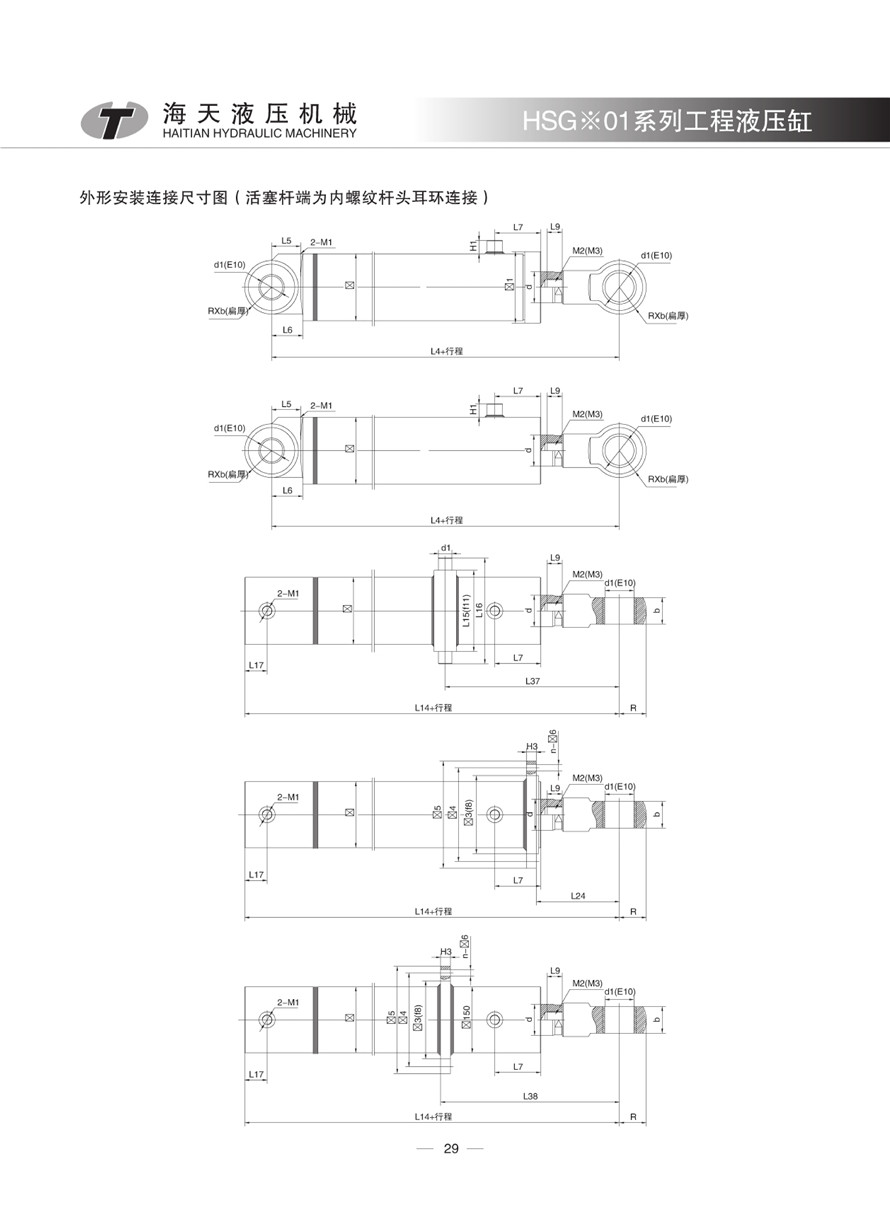

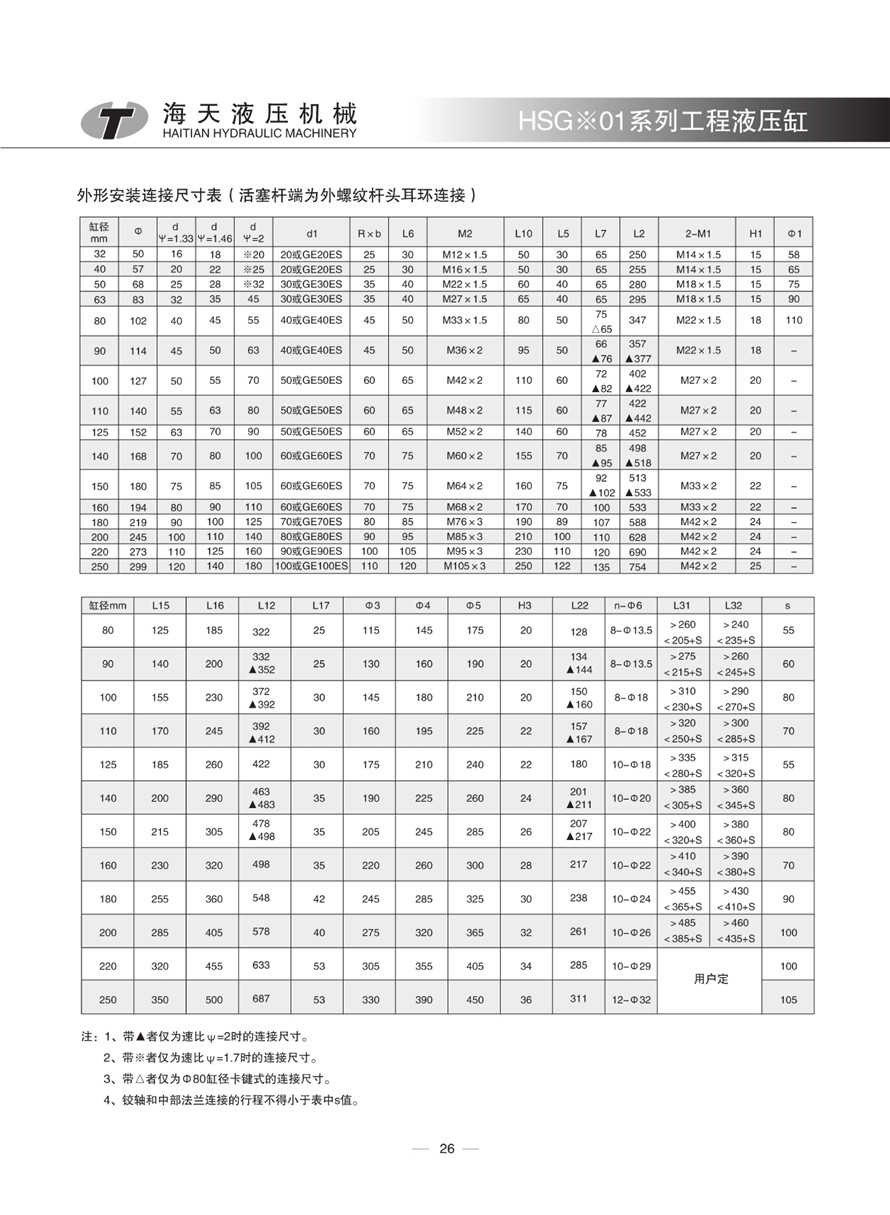

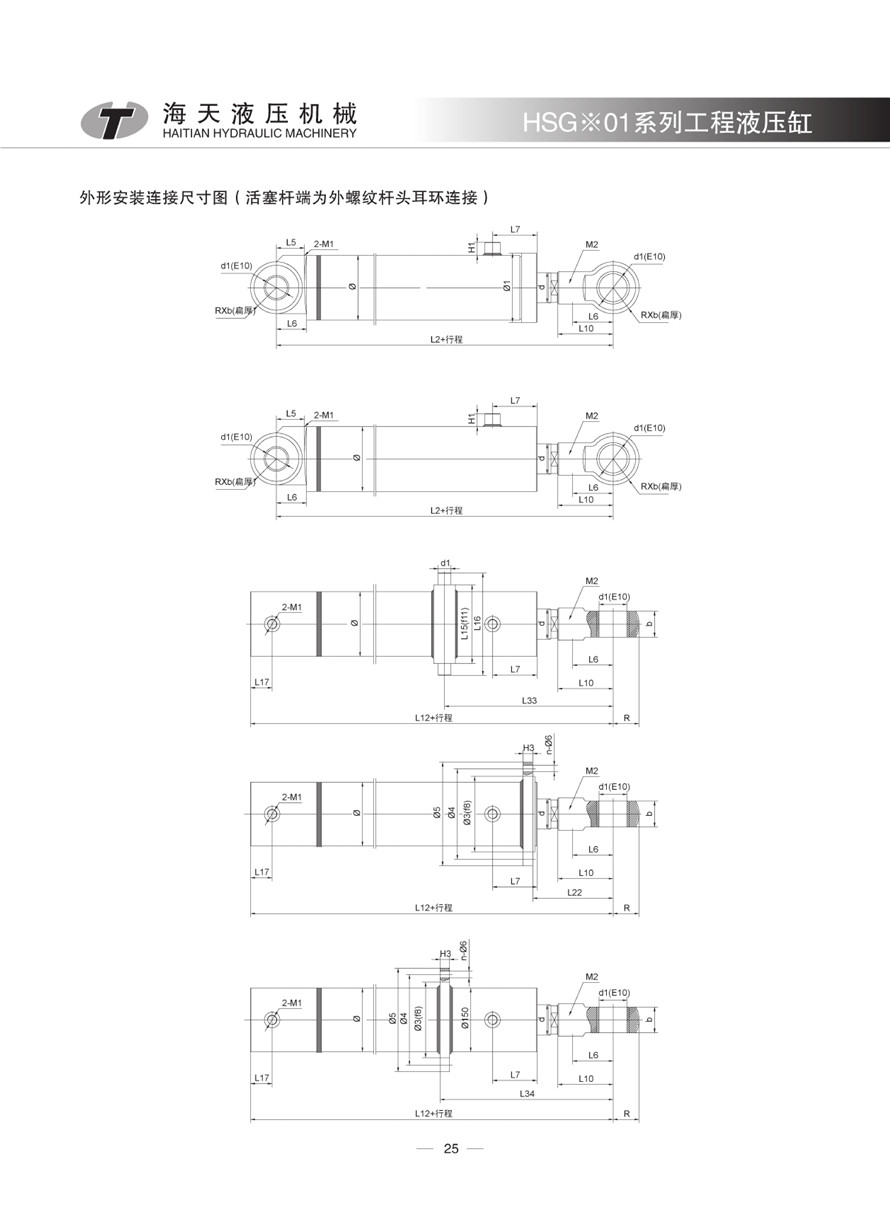

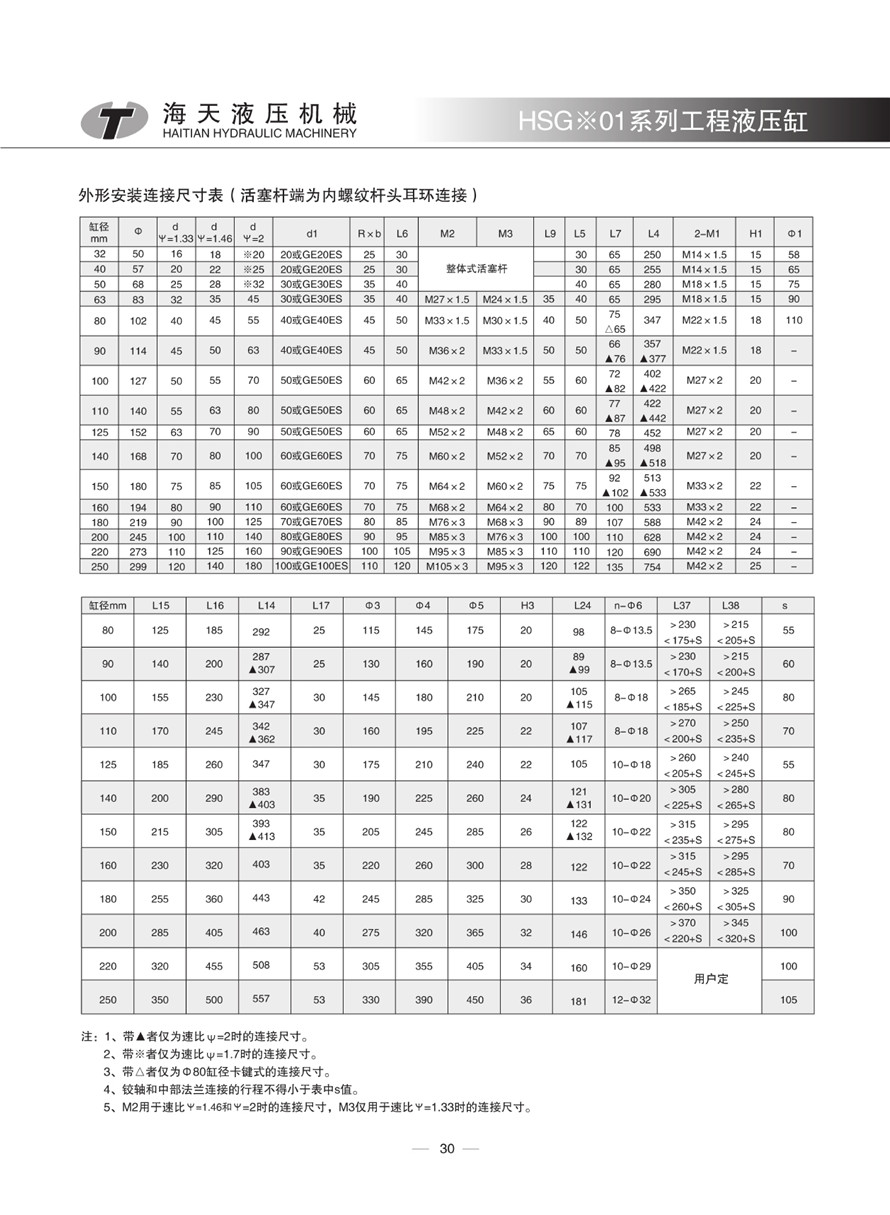

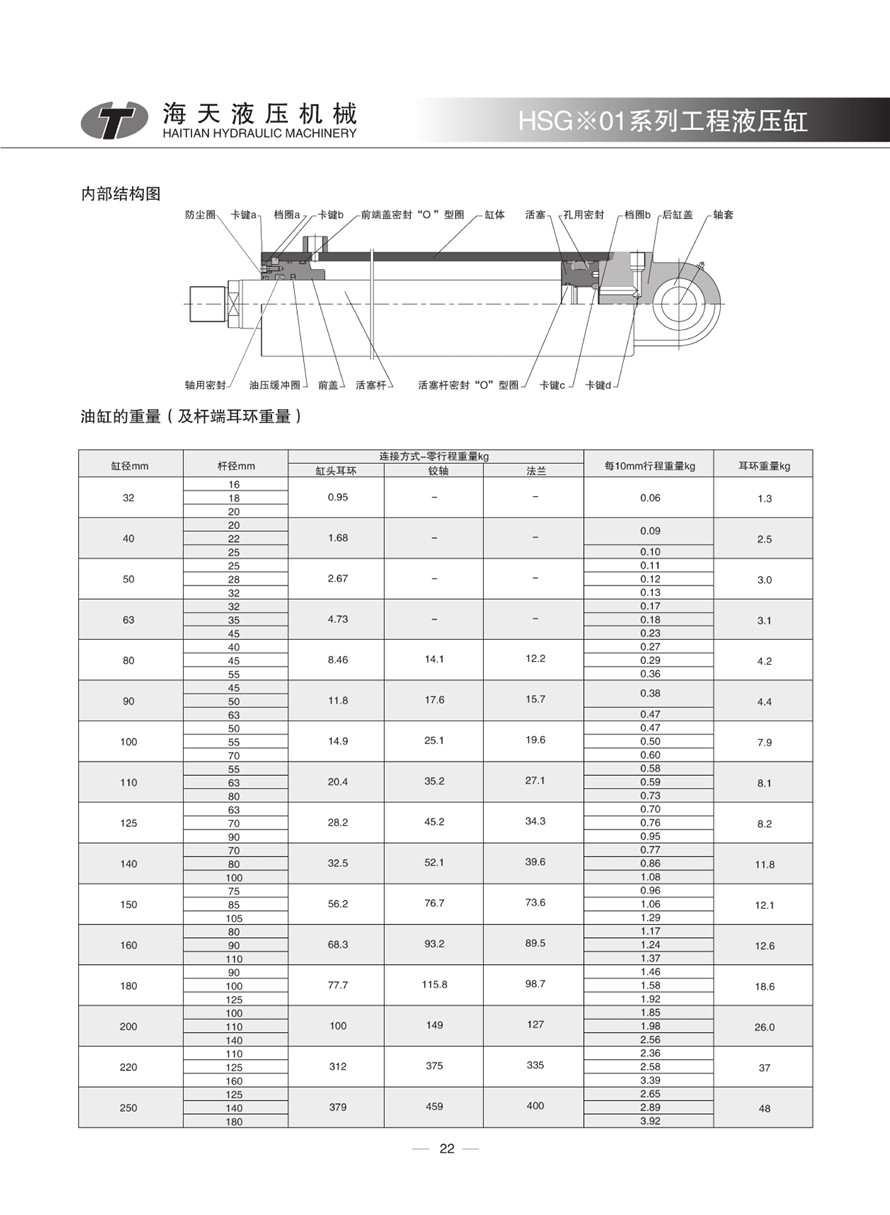

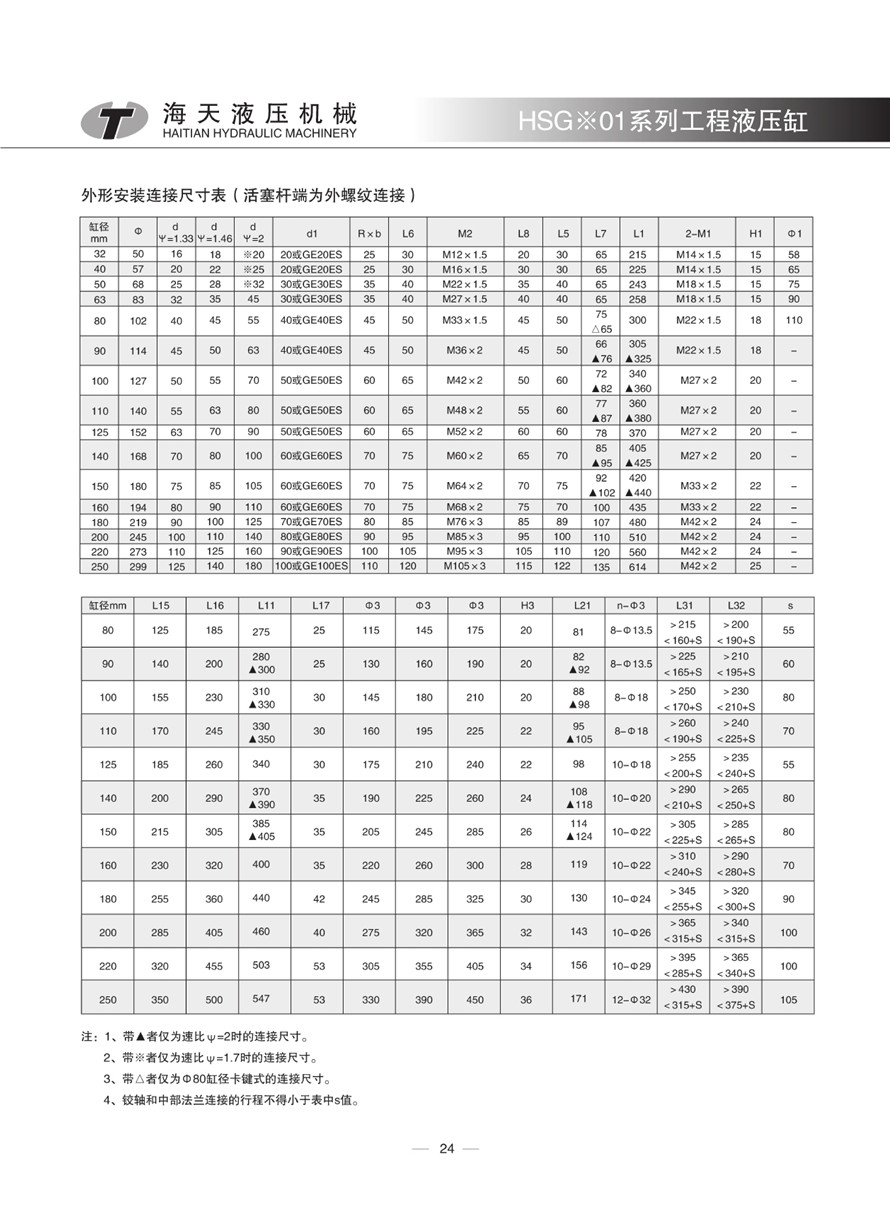

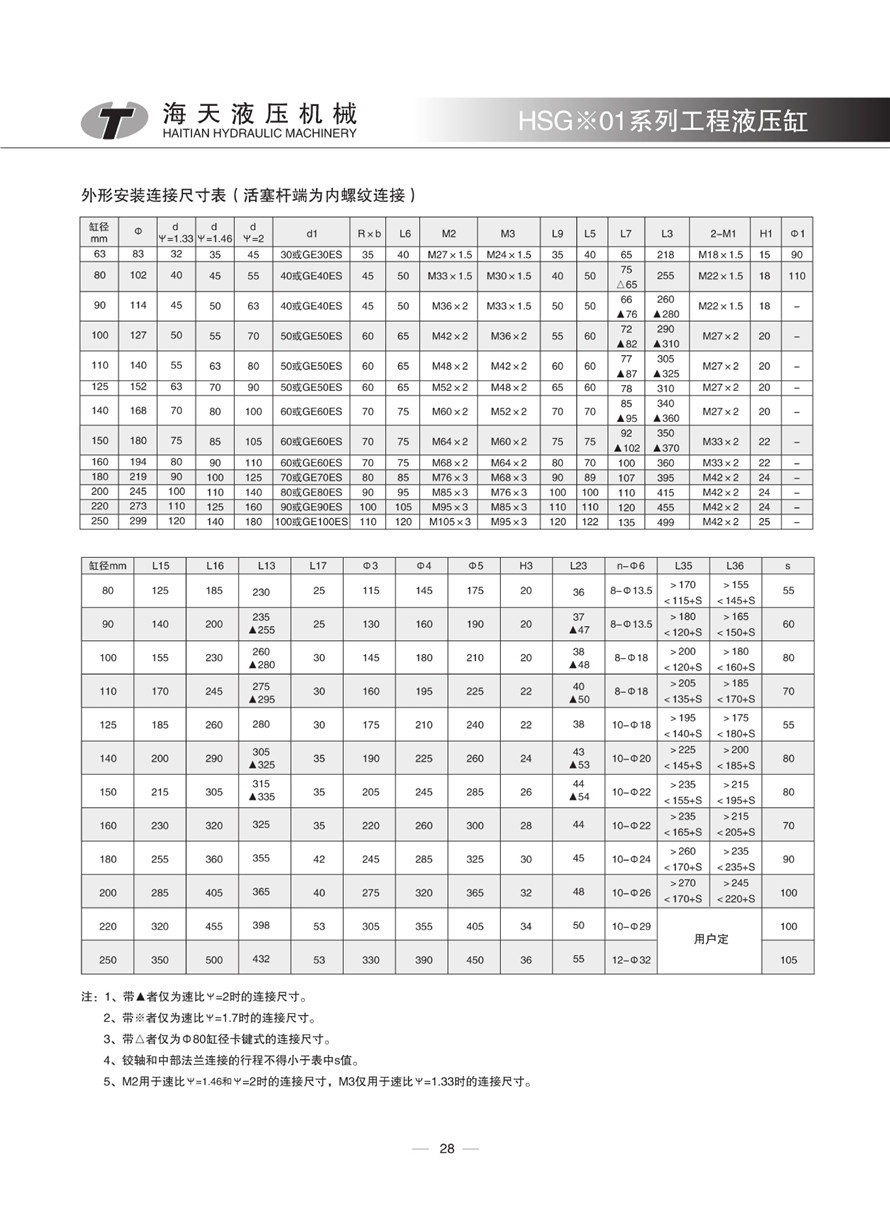

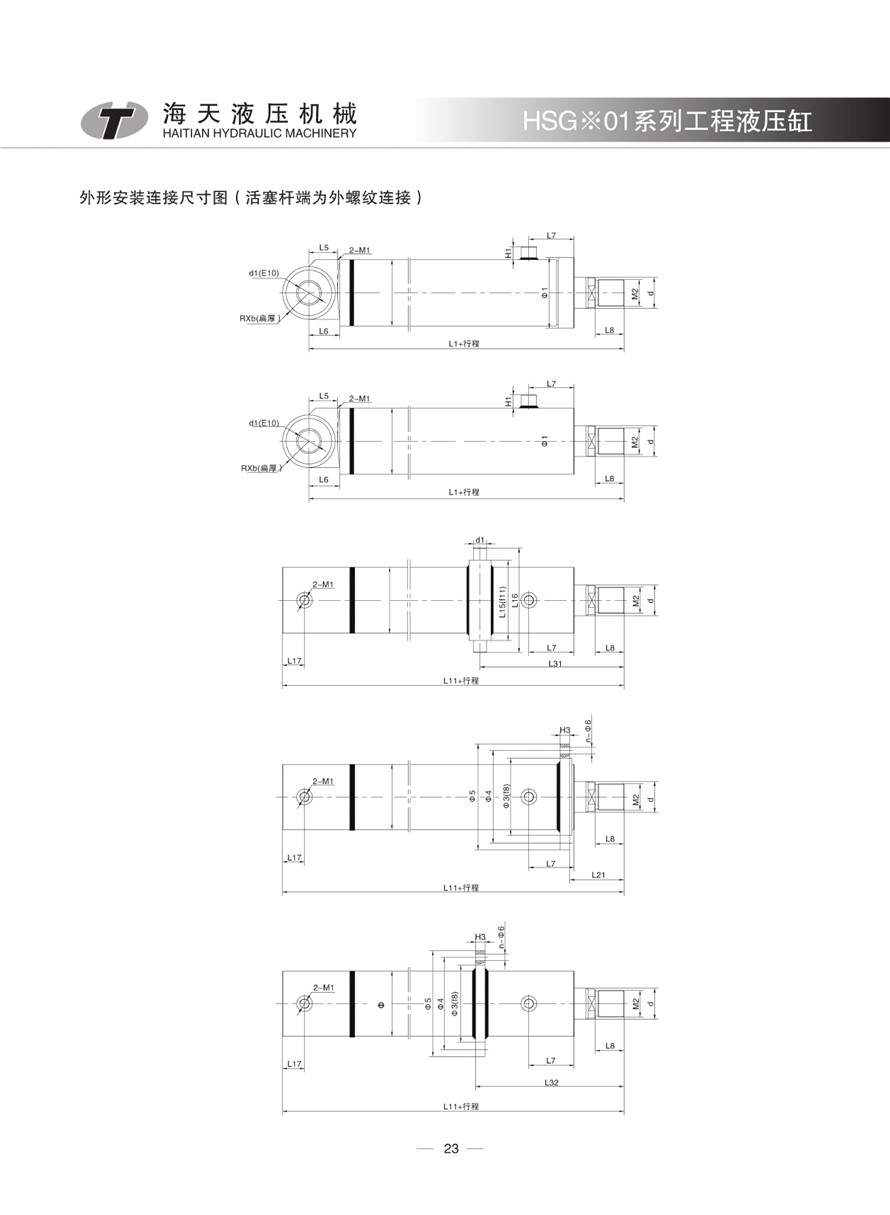

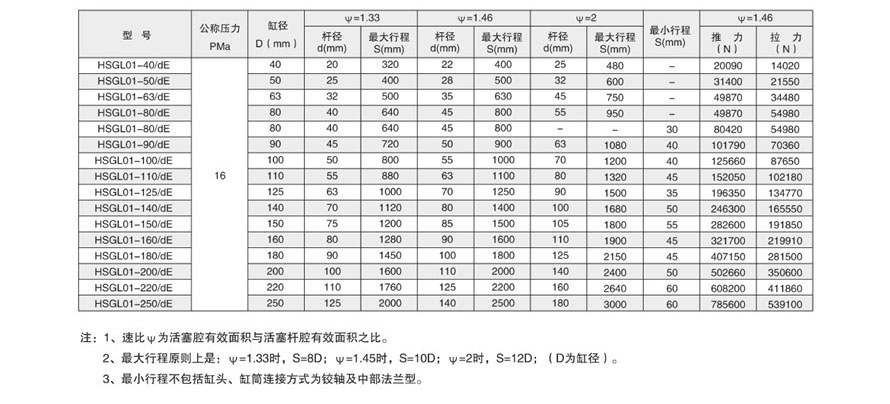

基本參數
